Как проложить оптический кабель по участку под землей

Содержание:
1. Коротко: что нужно подготовить
2. Когда может понадобиться подземная прокладка
3. Как кабель заводится в трубу и выводится в дом
- Подготовьте маршрут траншеи
- Определите глубину траншеи
- Используйте ПНД-трубу, а не гофру
- Не делайте резких поворотов
- Как лучше протянуть кабель в трубу
- Можно ли прокладывать рядом с другими коммуникациями
- Запас кабеля для подключения
- Подготовьте место ввода в дом или постройку
- Если кабель приходит от опоры
4. Частые ошибки при подготовке
5. Что нужно подготовить перед приездом монтажной бригады
6. Часто задаваемые вопросы / FAQ

При подключении интернета в частном доме оптический кабель чаще всего заводится воздушным способом - его натягивают от ближайшей опоры до дома. Это проще и быстрее для монтажа. Но иногда абоненту удобнее проложить кабель под землёй. Например, если не хочется тянуть линию по воздуху через участок, если нужно подключить баню, гараж, гостевой дом, второй дом на территории или другую постройку. Или просто хочется убрать все провода над участком из эстетических соображений.

В таком случае важно заранее правильно подготовить маршрут, траншею, защитную трубу. От этого зависит, насколько спокойно пройдёт монтаж и не появятся ли проблемы с кабелем после засыпки траншеи.

Ниже рассказываем, что нужно учесть перед подземной прокладкой оптики.

Коротко: что нужно подготовить

Для подземной прокладки обычно нужно заранее подготовить:

1. Маршрут траншеи от точки ввода до нужной постройки.
2. ПНД-трубу диаметром 25–32 мм.
3. Плавные повороты без резких углов.
4. Доступ к месту ввода кабеля в дом, баню, гараж или другую постройку.
5. Доступную точку подключения.
6. Возможность безопасного подхода к опоре или стойке, если кабель приходит с воздушной линии.

Земляные работы выполняет абонент самостоятельно. Монтажники провайдера не занимаются копкой траншей и подготовкой участка.

Когда может понадобиться подземная прокладка

Подземный вариант обычно выбирают в нескольких случаях:

• нужно подключить основной дом, но воздушный ввод неудобен;
• нужно провести интернет в баню, гараж, гостевой дом или вторую постройку;
• большое расстояние до дополнительной точки;
• хочется убрать кабель с воздуха, чтобы он не проходил над участком;
• нужно защитить линию от ветра, веток, наледи или случайных повреждений на высоте;
• на участке уже идут земляные работы, и удобно сразу заложить трубу под оптику.

Важно понимать: подземная прокладка требует больше подготовки. Если воздушный ввод можно сделать быстрее, то для подземного варианта нужно заранее продумать маршрут и подготовить трубу.

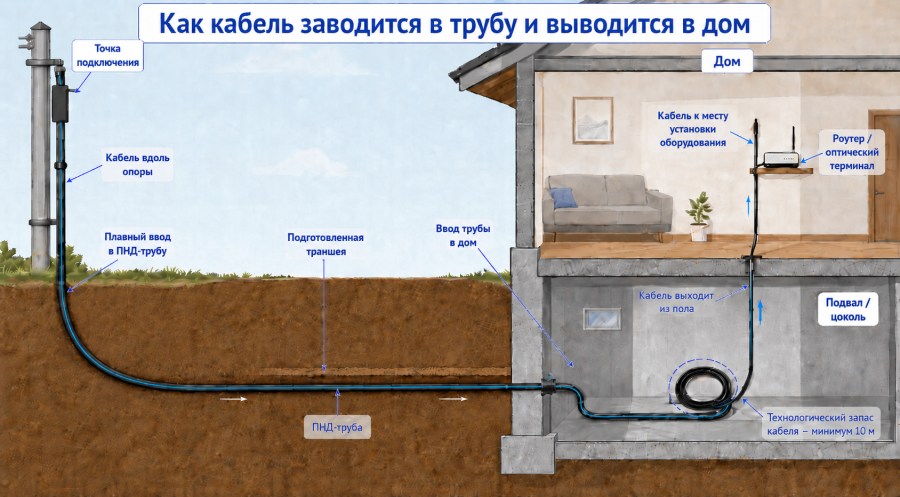

Как кабель заводится в трубу и выводится в дом

Подземная прокладка обычно выглядит так: от точки подключения кабель заводится в ПНД-трубу, проходит по подготовленной траншее и выходит рядом с домом или другой постройкой.

Если кабель приходит с воздушной линии, сначала он опускается от опоры или стойки к месту входа в трубу. В этом месте важно не делать резкий изгиб: кабель должен уходить в трубу плавно, без заломов и пережатий.

ПНД-трубу лучше вывести из земли рядом со стеной дома, бани, гаража или другой постройки. Конец трубы должен оставаться доступным для монтажников. Не нужно засыпать его землёй, прятать под плитку или выводить слишком коротко.

Дальше кабель заводится из трубы к месту ввода в помещение. Обычно в дом заводят сам кабель, а труба остаётся снаружи или подходит к месту ввода. Конкретный вариант зависит от стены, отделки, расположения оборудования и точки, где будет стоять роутер или оптический терминал.

1. Подготовьте маршрут траншеи

Маршрут лучше делать максимально прямым. Чем меньше поворотов, тем проще протянуть кабель и тем ниже риск повредить его при укладке.

Если повороты всё же нужны, они должны быть плавными. Резкие углы делать нельзя: оптический кабель нельзя сильно перегибать. Залом может повредить волокно, и интернет будет работать нестабильно или не заработает совсем.

Перед копкой стоит заранее подумать, как участок будет использоваться дальше:

• будут ли по этому месту ездить автомобили;
• планируются ли дорожки, плитка или отмостка;
• будут ли рядом клумбы, грядки, деревья или кустарники;
• не будут ли там в будущем копать водопровод, дренаж, канализацию или электрический кабель;
• останется ли доступ к месту ввода кабеля.

Лучше не прокладывать трубу там, где вы точно будете часто копать землю. Если другого варианта нет, трубу стоит дополнительно защитить и хорошо запомнить её расположение.

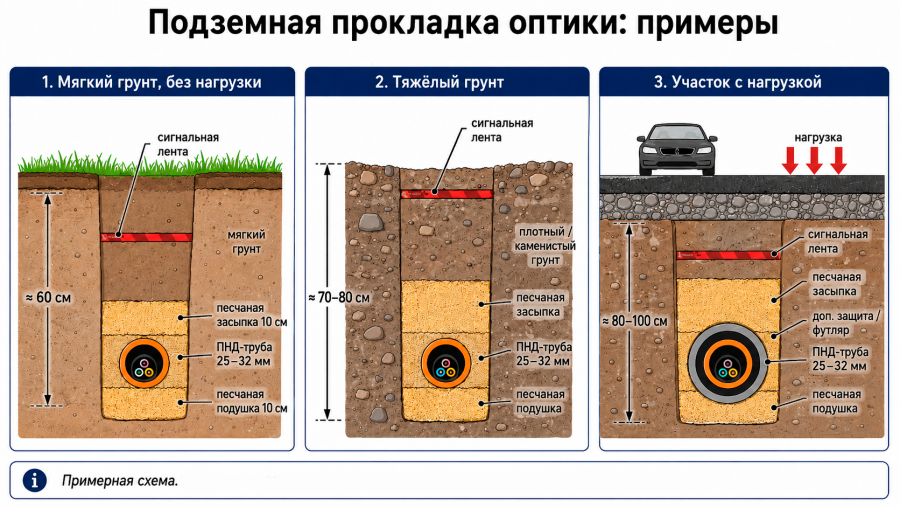

2. Определите глубину траншеи

Глубину траншеи абонент выбирает самостоятельно. Здесь нет универсального значения, которое подойдёт для любого участка.

Если труба проходит по спокойному месту, где не будет проезда техники и регулярных земляных работ, то обычно ориентируются на глубину 60-80 см от поверхности. Если маршрут проходит под въездом, дорожкой, парковкой или местом, где возможна нагрузка на грунт, трубу лучше закладывать глубже и использовать дополнительную защиту.

Главная задача - не оставить трубу слишком близко к поверхности. Иначе её можно случайно повредить лопатой, колышком, садовым буром или при будущих работах на участке.

Если грунт каменистый, на дно траншеи лучше добавить слой песка или мягкого грунта. Это поможет избежать ситуации, когда труба или кабель со временем пережимаются камнями.

3. Используйте ПНД-трубу, а не гофру

Для защиты кабеля в земле используется ПНД-труба диаметром 25–32 мм.
ПНД-труба - защитная пластиковая труба из полиэтилена низкого давления. В неё укладывают кабель, чтобы защитить его при подземной прокладке от грунта, камней, влаги и механических повреждений.

Гофру для такой задачи использовать не рекомендуется. Она хуже подходит для протяжки кабеля на длинных участках, может создавать лишнее сопротивление и хуже защищает линию в земле.

ПНД-труба удобнее по нескольким причинам:

• у неё более гладкая внутренняя поверхность;
• через неё проще протянуть кабель;
• она лучше защищает кабель от грунта, камней и случайного давления;
• её проще уложить плавно, без резких перегибов.

Если участок длинный, трубу можно разделить на несколько частей и соединить муфтами. Главное - чтобы соединения были аккуратными, без острых краёв внутри. Острый край может повредить оболочку кабеля при протяжке.

Концы трубы на время работ лучше закрыть, чтобы внутрь не попали земля, песок, вода и мусор.

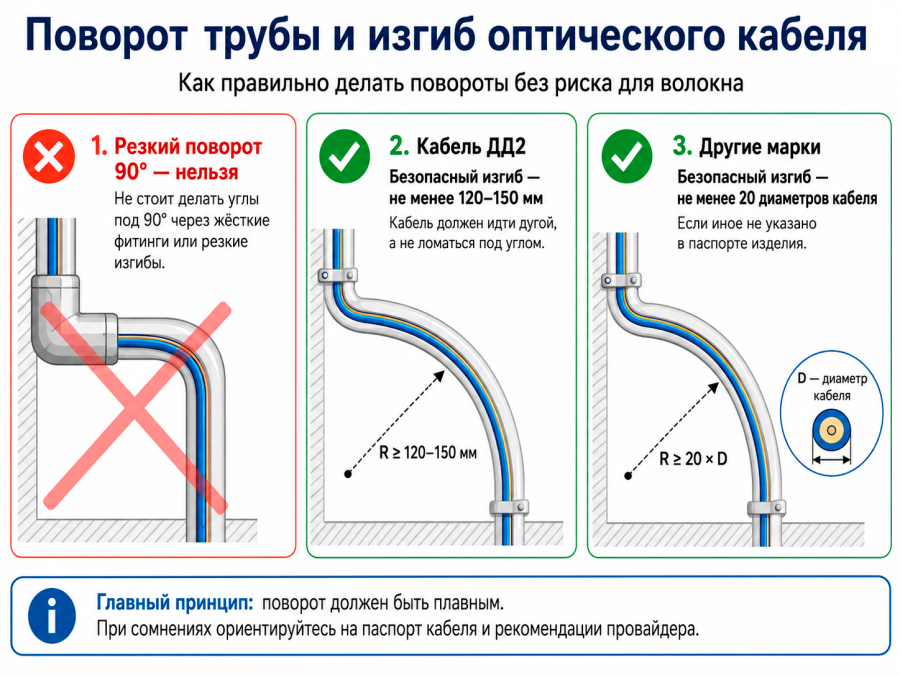

4. Не делайте резких поворотов

Повороты трубы должны быть плавными. Не стоит делать углы под 90 градусов через жёсткие фитинги или резкие изгибы.

Для кабеля марки ДД2 безопасный изгиб составляет не менее 120–150 мм. Проще говоря, кабель должен идти дугой, а не ломаться под углом. Для большинства других марок кабеля: не менее 20 диаметров кабеля при прокладке и монтаже, если в паспорте конкретного кабеля не указано другое значение.

Оптический кабель нельзя:

• резко перегибать;
• пережимать;
• тянуть с большим усилием;
• укладывать в трубу с заломами;
• зажимать тяжёлыми предметами;
• оставлять на острых камнях или краях трубы.

Если сомневаетесь, лучше сделать поворот более широким. Для оптики это безопаснее.

5. Как лучше протянуть кабель в трубу

Самый удобный вариант - сначала разложить ПНД-трубу на поверхности, монтажники протянут через неё кабель, а уже потом уложить трубу в траншею.

Так проще контролировать, что кабель не заломился, не застрял и не повредился при протяжке.

Если труба уже уложена в землю, внутри желательно заранее оставить протяжку, например, прочный шнур. Тогда монтажникам будет проще завести кабель в трубу.

Абонент самостоятельно укладывает ПНД трубу на участке и закапывает её, ответственность за её сохранность во время подготовки и прокладки лежит на абоненте. Поэтому не стоит спешить: лучше аккуратно разложить трубу, проверить повороты и только потом засыпать траншею.

6. Можно ли прокладывать рядом с другими коммуникациями

Оптический кабель можно прокладывать рядом с другими коммуникациями, но не стоит укладывать его вплотную к электрическим линиям без защиты и понятной схемы. Главное заранее знать, где проходят силовой кабель, водопровод, канализация и другие линии, чтобы не повредить их при монтаже или будущих земляных работах. Если рядом проходит электрический кабель, водопровод, дренаж, канализация или другая линия, важно заранее понимать их расположение. Не стоит класть всё вплотную друг к другу без защиты и понятной схемы.

Оптика не боится электромагнитных помех так, как медный кабель, но механические повреждения всё равно остаются главным риском. Кабель может пострадать не от самой соседней коммуникации, а от будущего ремонта, копки или давления грунта.

Хорошая практика - заранее сфотографировать маршрут до засыпки траншеи или нарисовать простую схему участка. Это поможет в будущем не попасть лопатой в трубу.

Дополнительно можно уложить сигнальную ленту выше трубы. Если через несколько лет кто-то начнёт копать в этом месте, лента предупредит, что ниже проходит кабельная линия.

7. Запас кабеля для подключения

Для сварки оптического волокна монтажникам нужен технологический запас кабеля.

Минимальный запас - около 10 метров свободного кабеля в точке подключения. Наши специалисты самостоятельно оставят необходимую длину. Это важно: без запаса кабель может оказаться слишком коротким для нормальной сварки и аккуратного размещения.

Запас не нужно натягивать, пережимать или прятать так, чтобы к нему нельзя было подойти. Он должен быть доступен для монтажников.

Если кабель идёт в отдельную постройку, например, баню, гараж или гостевой дом - заранее подготовьте место, куда он будет заходить. Лучше сразу понять, где будет стоять оборудование и как кабель попадёт внутрь помещения.

8. Подготовьте место ввода в дом или постройку

Перед приездом монтажной бригады нужно обеспечить доступ к месту ввода кабеля.

Если кабель заводится в дом, баню или гараж, заранее определите:

• с какой стороны будет входить кабель;
• где будет находиться роутер или другое оборудование;
• удобно ли подвести кабель к этой точке;
• не мешают ли отделка, мебель, забор, ворота или другие конструкции.

Если труба выходит из земли рядом со стеной, не делайте выход слишком коротким. Монтажникам должно быть удобно работать с кабелем.

9. Если кабель приходит от опоры

Если подземная часть начинается от опоры, стойки или другой точки, к которой подходит воздушная линия, важно обеспечить безопасный доступ к этому месту. Опора или стойка должны быть в нормальном состоянии. Если она шатается, повреждена или к ней нельзя безопасно подойти, монтаж может быть затруднён. Также нужно заранее продумать, где воздушная линия переходит в подземную трубу. В этом месте кабель тоже нельзя резко перегибать или пережимать.

Частые ошибки при подготовке

При подземной прокладке чаще всего проблемы возникают из-за простых ошибок:

• трубу уложили с резкими поворотами;
• использовали гофру вместо ПНД-трубы;
• сделали слишком маленький диаметр трубы;
• не оставили запас кабеля для сварки;
• засыпали трубу камнями или строительным мусором;
• не закрыли концы трубы, и внутрь попала земля;
• забыли, где проходит кабельная линия;
• вывели трубу в неудобном месте;
• подготовили траншею, но не обеспечили доступ к опоре или месту ввода.

Лучше исправить такие моменты до приезда монтажников. После засыпки траншеи это будет сложнее.

Что нужно подготовить перед приездом монтажной бригады

Перед подключением проверьте, что всё готово:

1. Траншея подготовлена по выбранному маршруту.

2. ПНД-труба диаметром 25–32 мм уложена без резких перегибов.

3. Повороты сделаны плавно.

4. Концы трубы доступны и не забиты землёй.

5. Есть доступ к месту ввода кабеля в дом или другую постройку.

6. Обеспечен доступ к точке подключения. Запас кабеля оставят наши специалисты.

7. Есть безопасный подход к опоре или стойке, если кабель приходит с воздушной линии.

Маршрут трубы понятен и не пересекается случайно с другими коммуникациями.

После этого специалисты провайдера смогут выполнить необходимые работы по подключению и сварке оптического волокна.

Часто задаваемые вопросы / FAQ

Кто копает траншею для подземной прокладки?
Траншею готовит абонент самостоятельно. Монтажники провайдера не занимаются копкой, подготовкой участка и земляными работами. К приезду специалистов должны быть готовы траншея, ПНД-труба, доступ к месту ввода.

Можно ли самому проложить оптический кабель под землёй?
Абонент может самостоятельно подготовить траншею и уложить ПНД-трубу на своём участке. Подключение, сварку оптического волокна и настройку оборудования выполняют специалисты провайдера. Если кабель повредится при самостоятельной подготовке или укладке, ответственность за сохранность линии лежит на абоненте.

Какую трубу использовать для прокладки оптики в земле?
Для подземной прокладки лучше использовать ПНД-трубу диаметром 25–32 мм. Она защищает кабель от грунта, камней, давления и случайных повреждений. Гофру использовать не рекомендуется. На длинных участках через неё сложнее протягивать кабель, а уровень защиты ниже, чем у ПНД-трубы.

На какую глубину закапывать трубу с оптическим кабелем?
Для спокойного участка обычно ориентируются на глубину 60–80 см от поверхности. Если над трассой будет проезд автомобиля, дорожка, парковка, плотный грунт или будущие земляные работы, глубину и защиту лучше увеличить. Главное - не оставлять трубу близко к поверхности, где её легко повредить лопатой, колышком или садовым буром.

Можно ли делать повороты трубы?
Можно, но повороты должны быть плавными. Резкие углы делать нельзя: оптический кабель нельзя сильно перегибать. Для кабеля марки ДД2 безопасный изгиб составляет не менее 120–150 мм. Другие марки не менее 20 диаметров, если иное не указанно в паспорте изделия. Если сделать резкий поворот, кабель может заломиться, а волокно внутри повредиться.

Можно ли прокладывать оптический кабель рядом с электрическим кабелем?
Оптический кабель не боится электромагнитных помех так, как обычный медный кабель. Но рядом с электрическими линиями всё равно нужно соблюдать аккуратность: не укладывать коммуникации вплотную без защиты, заранее понимать маршрут и избегать мест, где возможны будущие земляные работы. Главный риск для оптики в земле - не помехи, а механическое повреждение.

Нужно ли оставлять запас кабеля?
Да. Для сварки оптического волокна и аккуратного подключения нужен технологический запас кабеля. Обычно оставляют около 10 метров свободного кабеля в точке подключения. Запас нельзя натягивать, пережимать или прятать так, чтобы к нему нельзя было подойти. Наши специалисты оставят необходимый запас кабеля.

Можно ли провести оптику в баню, гараж или гостевой дом?
Да, если заранее подготовить маршрут, ПНД-трубу и место ввода кабеля в постройку. На длинных участках особенно важно избегать резких поворотов, не делать трубу слишком тонкой и оставить доступ к точке ввода. Если расстояние большое или маршрут сложный, лучше заранее согласовать схему с провайдером.

Можно ли сначала закопать трубу, а потом протянуть кабель?
Можно, но в трубе желательно заранее оставить протяжку - например, прочный шнур. Без неё протянуть кабель через длинный или сложный участок будет труднее. Самый удобный вариант - сначала разложить трубу на поверхности, протянуть кабель, проверить, что нет заломов, а затем уложить трубу в траншею.

Нужно ли заводить ПНД-трубу внутрь дома?
Не всегда. Чаще трубу выводят к месту ввода, а дальше в дом заводят сам кабель. Точный вариант зависит от стены, отделки и расположения оборудования. Главное - оставить доступный выход трубы и запас кабеля для монтажников.

Не будет ли в ПНД-трубе скапливаться вода?
Влага или конденсат внутри подземной трубы возможны, поэтому ПНД-трубу не стоит считать полностью герметичной защитой. Её основная задача - защитить кабель от грунта, камней, давления и случайных повреждений при земляных работах. Для такой прокладки используют кабель, рассчитанный на наружные условия, а трубу укладывают без провисаний, с плавными поворотами, песчаной подушкой и аккуратной засыпкой.

Дренажную трубу вместо ПНД использовать не стоит: она предназначена для отвода воды, а не для защиты кабеля. Через отверстия внутрь могут попадать песок, ил и грязь.

Если остались вопросы

Если вы подключаете интернет во Владимирской области и планируете проложить оптический кабель под землёй, лучше заранее уточнить маршрут и технические условия подключения.

Специалисты подскажут, как подготовить участок: где оставить выход ПНД-трубы и на что обратить внимание до приезда монтажной бригады.
